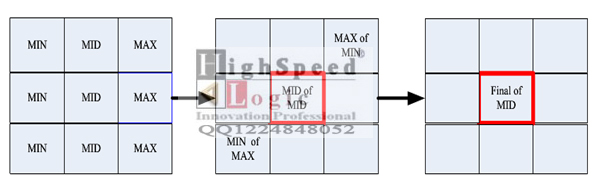

在實際中，由于FPGA搜索九個數據的中間值是非常復雜的，通常的做法就是采用中值濾波快速算法，具體如下所示：

從上面的結構可知，中值濾波器分三級進行計算，其中每級之間通過D觸發器來穩定時序。

       然后整個模塊的計算需要4個時鐘周期的延遲。

       另外一方面，由于在FPGA中，圖像即以串行保存在存儲器中，而中值濾波需要每次輸入9個數據進行濾波，所以這里需要一個地址控制器，用來控制輸入圖像像素值。這九個數，其對應的地址分別為：

Address

Address+1

Address+2

Address+800

Address+1+800

Address+2+800

Address+1600

Address+1+1600

Address+2+1600

因為數據是600*800，所以，總地址為480000，

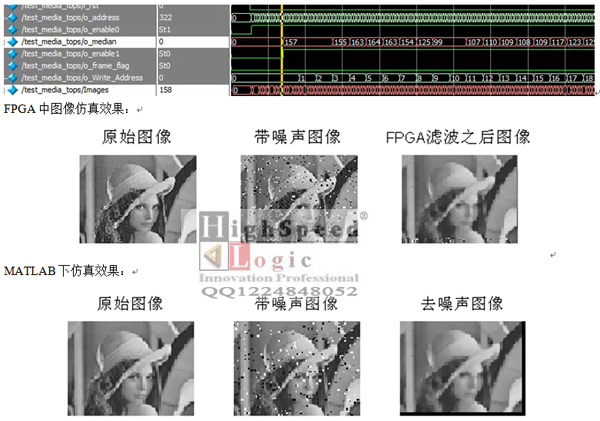

 仿真之后，將FPGA中保存得到的Rec.txt文件復制出來，運行view.m這個MATLAB文件，modelsim和MATLAB運行后期對應的結果分別如下所示：
