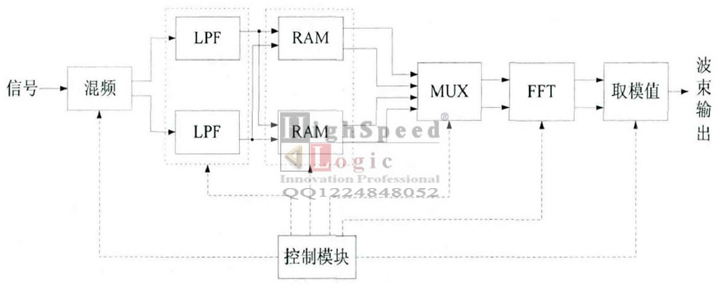

功能描述：
信號發送模塊：
這個模塊，我們將已有的數據保存到存儲器中，然后輸出出去作為測試信號源。這個模塊作為直接調用的一個信號源，相當于實現把需要測試的源進行保存，然后進行調用測試。這個模塊這里不做單獨測試。
混頻模塊：

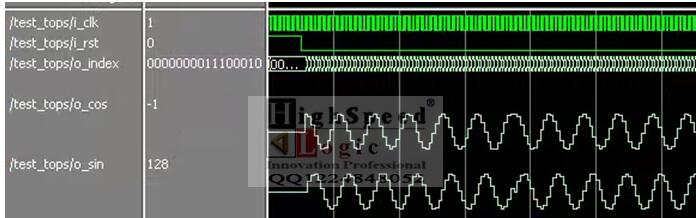

這個模塊主要是將輸入的信號進行混頻處理，這個模塊也比較簡單，這里不做單獨處理。其主要原理就是將信號和cos和sin進行相乘，進行下變頻混頻處理。其中，得到的正弦和余弦波形如下所示：
低通濾波器模塊：

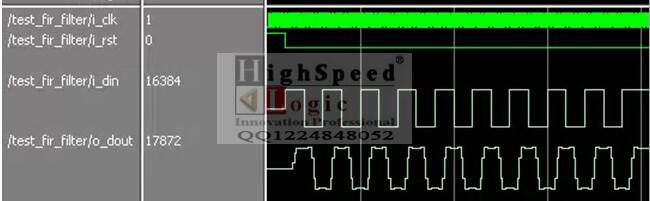

這里，主要是將混頻之后的信號進行濾波。這里主要設計的是FIR低通濾波器。這個部分比較簡單，其仿真結果如下所示：
RAM模塊，MUX模塊，FFT模塊：
這里，這幾個模塊主要都是配合FFT進行操作的，F(xiàn)FT也是這里的難點，這里首先詳細介紹一洗如何使用FPGA設計FFT。
根據上述公式，計算一個X(k)，需要N次復數乘法和N-1次復數加法，而計算全部X(k) (0≤k≤N-1)，共需要N2次復數乘法和N(N-1)次復數加法。實現一次復數乘法需要四次實數乘法和兩次實數加法，一次復數加法需要兩次實數加法，因此直接計算全部X(k)共需要4N2次實數乘法和2N(2N-1)次實數加法。當N較大時，對實時信號處理來說，對處理器計算速度有十分苛刻的要求，于是如何減少計算離散傅里葉變換運算量的問題變得至關重要。
為減少運算量，提高運算速度，就必須改進算法。計算DFT過程中需要完成的運算的系數里，存在相當多的對稱性。通過研究這種對稱性，可以簡化計算過程中的運算，從而減少計算DFT所需的時間。

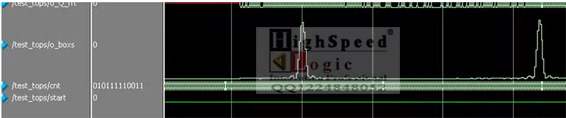

這個模塊比較簡單，就是對FFT之后的實部和虛部進行求模，最后仿真如下所示。
