以Agilent54622A示波器為例，介紹一下Agilent示波器的使用方法：

一、示波器的注意事項：

使用示波器首先要保證，示波器和測試機器不能共地，否則會造成炸機或損壞示波器，所以我們為保證安全使用示波器，一般會將示波器電源線地線剪掉。

為保證測試波形的正確有效性，須根據所測試的波形，選擇正確合適的頻率、幅值范圍；為保證所測試波形的正確有效性，盡量不要將已經抓住的波形展開，避免因將波形展開而造成波形失真，最好在測試時就選擇好正確量程范圍。

二、前面板縱覽：

如下圖所示，54622A示波器的前面板：

通過示波器的前面板的縱覽，示波器主要包括顯示和控制面板：

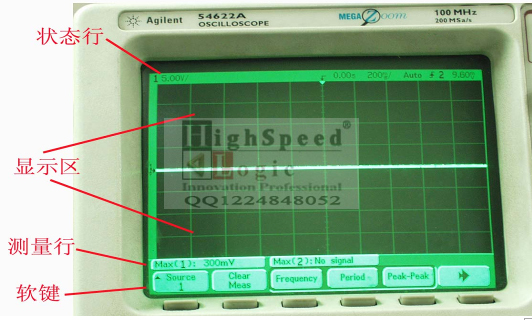

1）、示波器顯示包括通道采集、設置信息、測量結果，以及用于設置參數的軟鍵，如圖：

通過上圖可看出，示波器顯示具體有以下內容：

狀態行：最上面一行，包括垂直、水平和觸發設置信息；

顯示區：顯示區包括波形采集、通道識別符，以及模擬觸發和地電平指示器；

測量行：測量行一般包括自動測量結果和游標測量結果，但它也能顯示高級觸發設置數據和菜單信息；

軟鍵：可以使用這些軟鍵為前面板鍵設置其它參數。

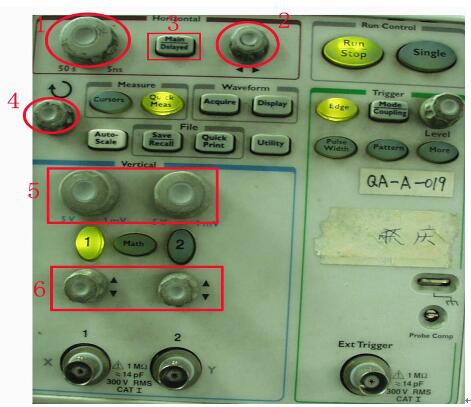

2）、控制面板如圖：

我們首先看一下做出標識部分的旋鈕、按鍵的功能，其它按鍵功能我們將在后面做詳細講解：

標識1為水平掃描速度（時間/格）旋鈕，當對其旋轉時，注意所引起的狀態行顯示出掃描速度值的變化；

標識2為延遲時間旋鈕，旋轉時注意在狀態行中它的量值的變化，它是用于水平移動的，中心值為0.00s處，可以進行左右移動，移動顯示數值為時基參考點（零位中心值）和觸發點（旋鈕所在位置）間的距離；

標識3為掃描方式選擇按鍵，可選擇對波形采用何種方式掃描，在我們使用的這款示波器中，有三種選擇方式：

Main－采用主掃描模式測試波形，時間范圍為50s～5ns;

Roll－采用滾動模式測試波形，時間范圍為50s～500ms;

Delayed－采用延遲工作模式，此模式下波形分成兩半，延遲掃描的圖標會出現子阿顯示屏首行中央，顯示屏的上半部分顯示主掃描，而下半部分顯示延遲掃描；

標識4為Entry旋鈕，許多軟鍵可使用此鍵來選擇量值；

標識5為2個通道的幅值調節范圍，如果使用普通探棒，其幅值范圍為50V～10MV，所以在測試超出此范圍的波形時需使用差動探棒；

標識6為位置旋鈕，用來垂直移動信號，如果信號已過校準零位，會隨著轉動位置旋鈕短時顯示電壓值，指示參考地電平與屏幕中心的距離，還應注意屏幕左端的參考地電平符號隨位置旋鈕的旋轉而移動。

另外在接探棒時應注意以下問題：

如果在模擬通道上接有Autoprobe自動探測探頭，示波器將把探頭自動配置為正確的衰減系數；如果未連接Autoprobe探頭，可通過旋轉Entry旋鈕設置所接探頭的衰減系數，衰減系數的設置范圍為0.1：1至1000：1，為得到正確的測量結果，必須正確設置探頭的校正系數。
